Theken-Luftkühler HF/SHF



Für Kühlmöbel Temperatur über 0°C



Neue Wärmetauscher
Die außerordentliche Leistung von Hitec Wärmetauschern ist nur durch die Kombination der neuen Aluminiumlamellen mit dem Kupferrohr möglich.

Die Vorteile der neuen Wärmetauscher sind:
hohe Leistung bei niedriger Luftmenge geringe Motorleistungsaufnahme niedriger Geräuschpegel

Innen geriffeltes Rohr
Zum ersten Mal in Hochleistungsverdampfern verwendet. Vergleiche mit dem traditionellen, innen glatten Rohr ergeben:

  • die innere Oberfläche erhöht sich um mehr als 60%
  • der innere Wärmeübertragungskoeffizient verbessert sich um ca. 300%

Lamelle
Die spezielle Gestaltung des Turbolatorprofiles ergibt:

  • der äußere Wärmeübergangskoeffizient erhöht sich um 15%

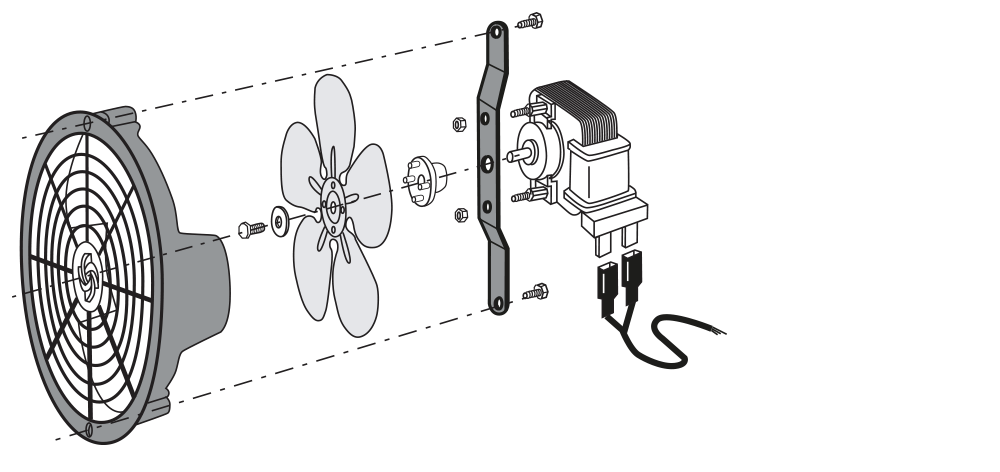

Ventilator
Die Lüftermotoren sind gemäß CEI VDE-Prüfung Isolationsklasse B gefertigt. Sie können für 230V / 50Hz eingesetzt werden und sind thermisch gegen Überlastung geschützt.

Schutzgitter
Die Schutzgitter entsprechen den Schutzvorschriften.

Elektro-Abtauung
Die Edelstahl-Elektroheizungen gewährleisten eine effiziente und schnelle Abtauung.

Gehäuse
Die Gehäuse der Verdampfer sind aus lackiertem Aluminium. Die robuste Konstruktion gewährt maximale Sicherheit gegen Vibrationen. Schrauben, Muttern und Beilagscheiben sind aus rostfreiem Stahl.

Tropftasse
Diese ist abnehmbar, um den Ablaufstutzen von der einen auf die andere Seite verlegen zu können.

Merkmale
Die Leistung der Hochleistungsverdampfer wurde in trockener Luft (sensible Wärme) entsprechend der ENV328 Vorschrift getestet. Die Gesamtleistung (sensible und latente Wärme) der  Luftkühler in unserem Katalog (R404A) für feuchten Betrieb bezieht sich auf eine Raumtemperatur von 2,5°C und eine Verdampfungstemperatur von -7,5°C (DT1=10K). Diese entspricht der Leistung bei trockener Luft multipliziert mit dem Faktor 1,25 für die latente Wärme, d.h. das Ausscheiden von Kondensat an der Kühloberfläche. Dieser Faktor ist abhängig von den Bedingungen des Kühlraumes, dieser ist für höhere Raumtemperaturen höher und niedriger bei niedrigen Raumtemperaturen.

Dichtheitsprüfung
Die Lamellenblöcke werden entfettet, getrocknet und mit trockener Luft mit einem Druck von 30bar unter Wasser auf Dichtheit geprüft.

Qualität und Zuverlässigkeit
Der LU-VE Qualitätsstandard, inklusive Planung, Labor, Erzeugung und Qualitätsprüfung sind nach UNI EN ISO9001 zertifiziert.













Besonders geeignet für die Mittelsteginstallation



Weitere Produktdaten:

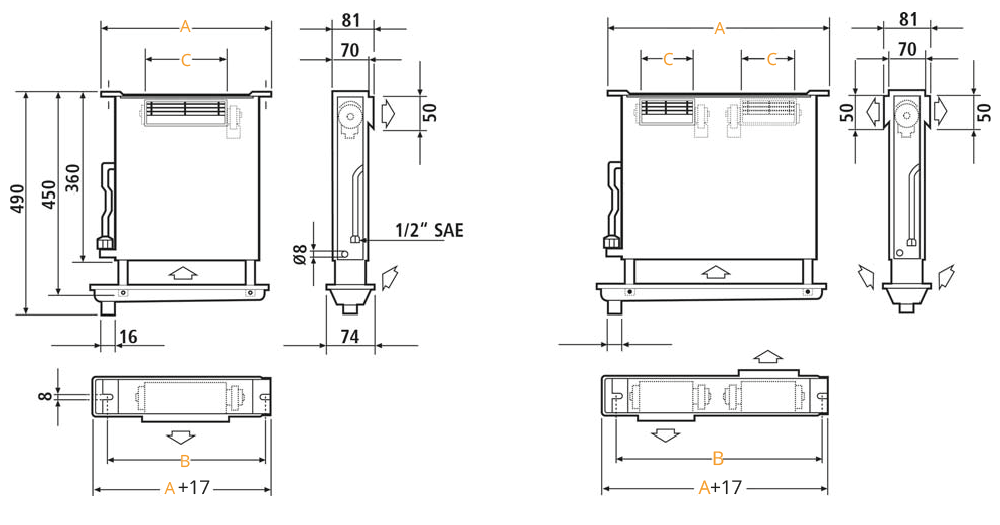

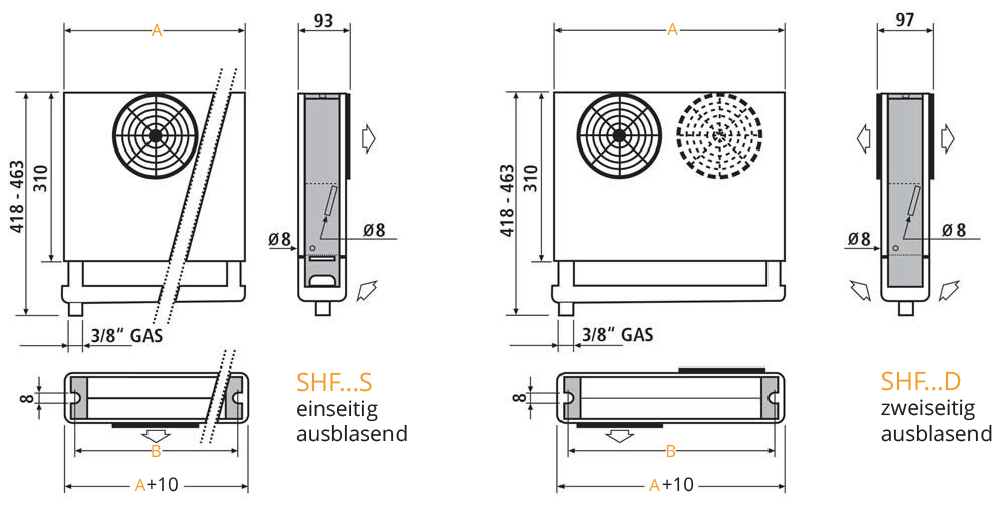

MotorMaße (mm)Anschlüsse
TypLeistung
Δ T1 10K
(R404A)
Luft- durchsatzWurf- weiteVenti- latorenDe- frostLeistungs- aufnahme (W)Strom- aufnahme (A)ABØ Eintritt (mm)Ø Austritt (mm)Rohr- inhalt dm³Wärme- tauscher- fläche m³Gewicht (kg)
SHF50S4101903.11330300.24382350880.371.33.9
SHF60S4802103.41450300.24472440880.461.654.6
SHF70S5702802.92450600.48472440880.461.655.6
SHF55D4702402x2,02330600.48382350880.371.34.7
SHF65D5602652x2,22450600.48472440880.461.655.6
