SHP/SHS Decken-Luftkühler – Turbocoil®



Turbocoil® für kleine Kühl- und gefrierräume + Kühlmöbel

Die Leistungen der Hochleistungsverdampfer wurden entsprechend der ENV328-Vorschrift, SC2, Standardleistung, mit einer Raumtemperatur von 10°C und einer Verdampfungstemperatur von -8°C (DT 1 = 8K) mit dem Kältemittel R404A getestet.

Die Gesamtleistung (sensible und latente Wärme) der Luftkühler für feuchten Betrieb in unserem Katalog bezieht sich auf eine Raumtemperatur von 2,5°C und eine Verdampfungstemperatur von -7,5°C (DT 1 = 10K). Diese entspricht der Leistung bei trockener Luft, multipliziert mit dem Faktor 1,25 für die latente Wärme, d.h. das Ausscheiden von Kondensat an der Kühleroberfläche.

Dieser Faktor ist abhängig von den Bedingungen des Kühlraumes. Er ist für höhere Raumtemperaturen höher und niedriger bei niedrigeren Raumtemperaturen.

Besonderheiten

  • hocheffizienter Wärmeübergang
  • verringerte Entfeuchtung
  • verringerter Reifansatz
  • hohe Wurfweite
  • sehr geringer Rohrinhalt
  • niedriger Geräuschpegel
  • niedrige Leistungsaufnahme
  • kompakte Abmessungen

Dichtheitsprüfung
Die Lamellenblöcke werden entfettet, getrocknet und mit trockener Luft mit einem Druck von 30bar unter Wasser auf Dichtheit geprüft.

Qualitätsstandard
Der LU-VE Qualitätsstandard inklusive Planung, Labor, Erzeugung und Qualitätsprüfung sind nach UNI EN ISO9001 zertifiziert. Auf Wunsch werden wir die im Katalog angegebenen Kälteleistungen mit einem Zertifikat bestätigen. Neue Wärmetauscher TURBOCOIL® 2SHS der Neue TURBOCOIL® 2 ist ein hocheffizienter Wärmetauscher mit höchstem Preis- / Leistungsverhältnis.

Rohre
Neue, innen berippte Rohre mit kleinerem Durchmesser, ausgelegt für die neuen Kältemittel.

Lamellen Turbofin® 2
Neue Hochleistungs-Aluminium-Lamellen mit spezial „Turbolenzer“, um die Entfeuchtung und den Reifansatz zu reduzieren.





    Daten:
  • CT = Kältebedarf (1300W)*
  • UR% = Relative Luftfeuchtigkeit (85%)*
  • TC °C = Raumtemperatur (0°C)*
  • TS‘ °C = Lufteintrittstemperatur
  • TS“ °C = Luftaustrittstemperatur
  • TE = Verdampfungstemperatur
  • ∆ T1K = Temperaturdifferenz (7K)*
  • Q m³/h = Luftdurchsatz
  • R = Kältemittel (R404A)*
  • FR = Faktor Kältemittel
  • FC = Korrekturfaktor
    Schnellauswahl:
  • CT x 1/FC = 1300 x 1/0,65 = 2000W
  • Typenauswahl = SHS26E (Leistung ∆ T110K = 2050W Katalog)
  • ∆ T1 = 2000/2050 x 7 = 6,8K
  • TE = TC-∆ T1 = 0 - 6,8°C
    FR - Kältemittelfaktor:
  • R404A = 1,00
  • R290 = 1,07
  • R134a = 0,91



Weitere Produktdaten:

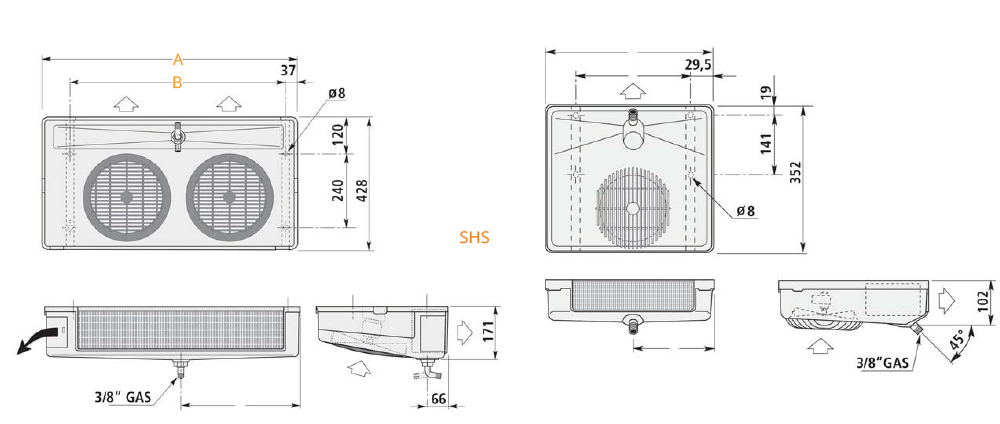

TypLeistung Δ T1 (W)Luft- menge m³/hLeistungs- aufnahme Motor (W)Strom- aufnahme Motor (A)n° x Ø (mm)Abtau- ung (W)Rohr- inhalt (dm³)Fläche gleich- wertig (m²)innere Fläche TURBO COIL® (m²)äussere Fläche TURBO COIL® (m²)Gewicht (kg)Lamellen- abstand (mm)Anschlüsse Ø (mm) Maß AMaß BMaß CNetto- Preis + MwSt. € / St.Netto- Preis + MwSt. € ab 5 St..Netto- Preis + MwSt. € ab 10 St.Netto- Preis + MwSt. € ab 20 St.Netto- Preis + MwSt. € Abtau- heizungNetto- Preis + MwSt. € Ersatz- motor
SHP6470220340.261x1542700.21.330.950.172.74.388390315187Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHP9580200340.261x1542700.321.430.252.94.388390315187Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS8700440350.221x2303350.283.520.175.159.59.5493374224Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS12780440350.2213350.343.520.215.259.59.5493374224Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS13950500350.2214600.394.92.80.256.159.59.5647524299Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS151040500350.2214600.474.92.80.36.259.59.5647524299Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS181430850700.4425850.496.53.70.328.659.59.5803674374Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS221570850700.4425850.596.53.70.398.759.59.5803674374Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS262050980700.4428250.849.45.40.5610.859.59.51126974524Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
SHS32229012501050.6638250.849.45.40.5612.359.59.51126974524Preis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischaltenPreis freischalten
